Panduan Lengkap Fiber Optic: Teknik Splicing Presisi, Pembacaan OTDR, OPM & Arsitektur GPON FTTH

✍️ DevNetCUK Optical Infrastructure Team • 📅 06 Aug 2026
Panduan Lengkap Fiber Optic: Teknik Splicing Presisi, Pembacaan OTDR, OPM & Arsitektur GPON FTTH
📌 Ringkasan Tutorial: Tutorial komprehensif teknologi serat optik. Memahami istilah Single-Mode vs Multi-Mode, proses peleburan core fusion splicer, pengukuran loss dBm dengan OPM, analisis grafik OTDR, dan arsitektur GPON.

GLOSARIUM & KAMUS SINGKATAN TEKNIS FIBER OPTIC

  • FO (Fiber Optic): Media transmisi gelombang cahaya berbasis serat kaca halus berdiameter 125 mikron.
  • OTDR (Optical Time-Domain Reflectometer): Alat ukur grafik refleksi untuk menemukan lokasi kabel putus, redaman splicing, dan konektor.
  • OPM (Optical Power Meter): Alat ukur daya penerimaan sinyal optik dalam desibel miliwatt (dBm).
  • VFL (Visual Fault Locator): Laser sinar merah 650nm pembocor titik tekukan tajam (macrobending) pada patchcord optik.

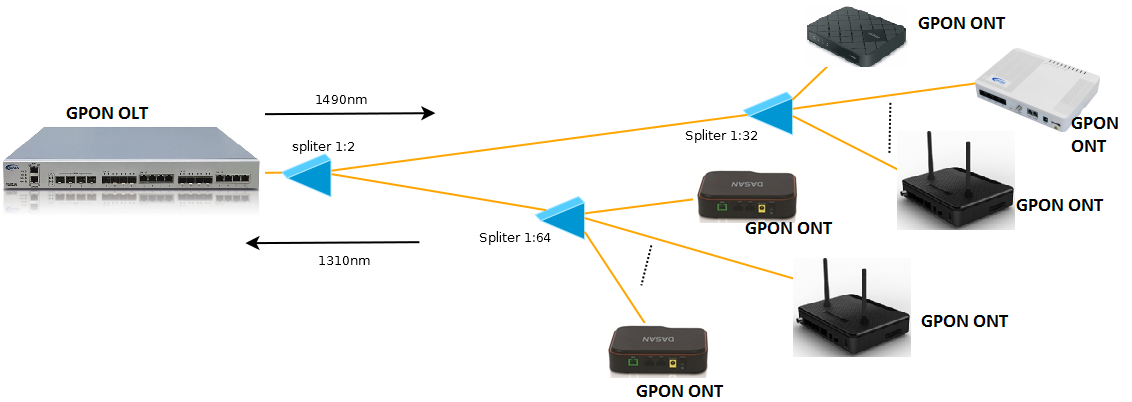

  • OLT (Optical Line Terminal): Perangkat pusat penyedia layanan serat optik (GPON) di Central Office ISP.
  • ONU / ONT (Optical Network Unit / Terminal): Perangkat modem optik di sisi rumah atau gedung pelanggan.

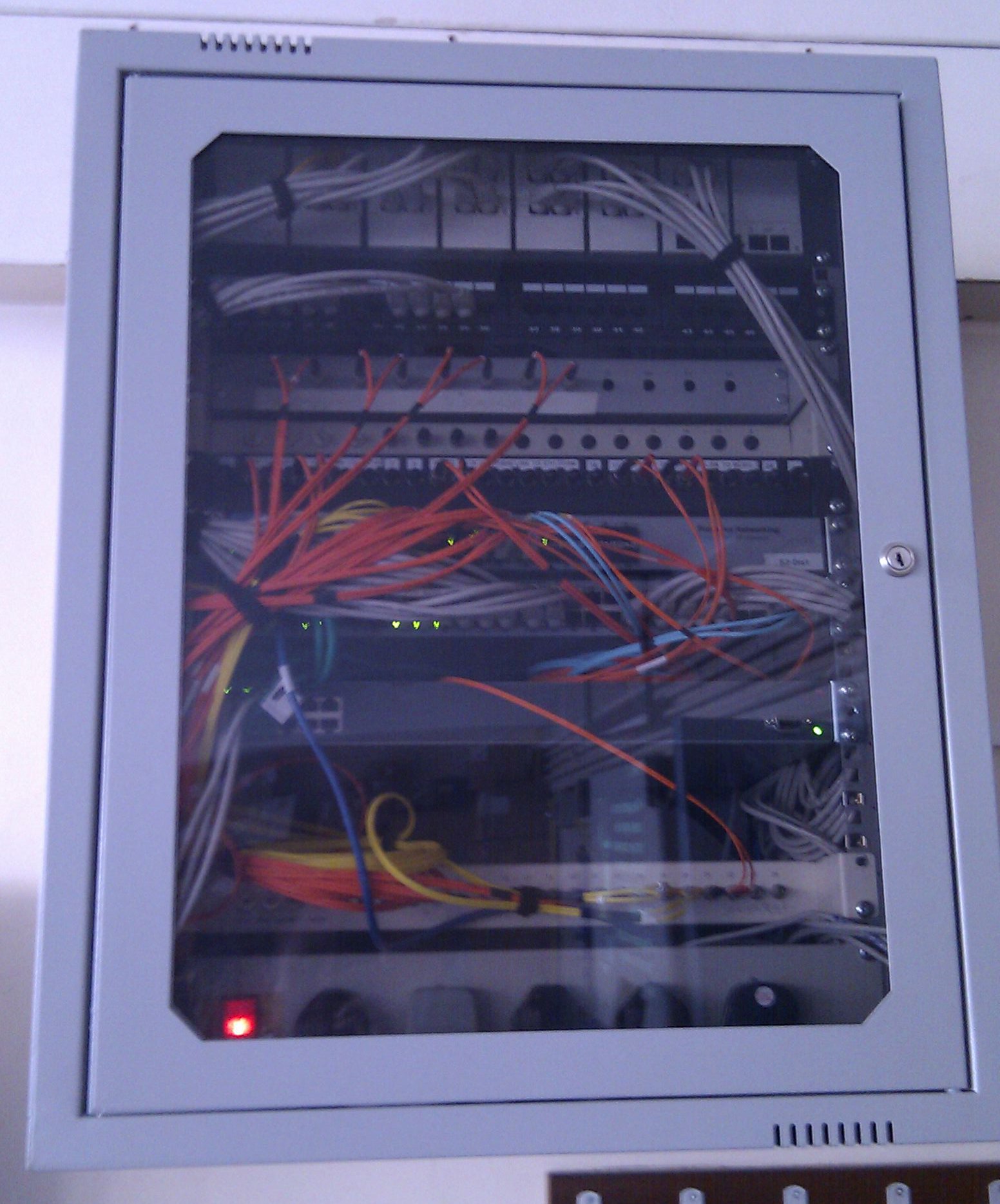

  • ODF / ODC / ODP: Panel titik pembagi dan distribusi fisik serat optik (Optical Distribution Frame / Cabinet / Point).
  • Single-Mode (SM): Kabel serat kaca berinti kecil (9 µm) dengan panjang gelombang 1310/1550nm untuk jarak jauh (hingga 40 KM).

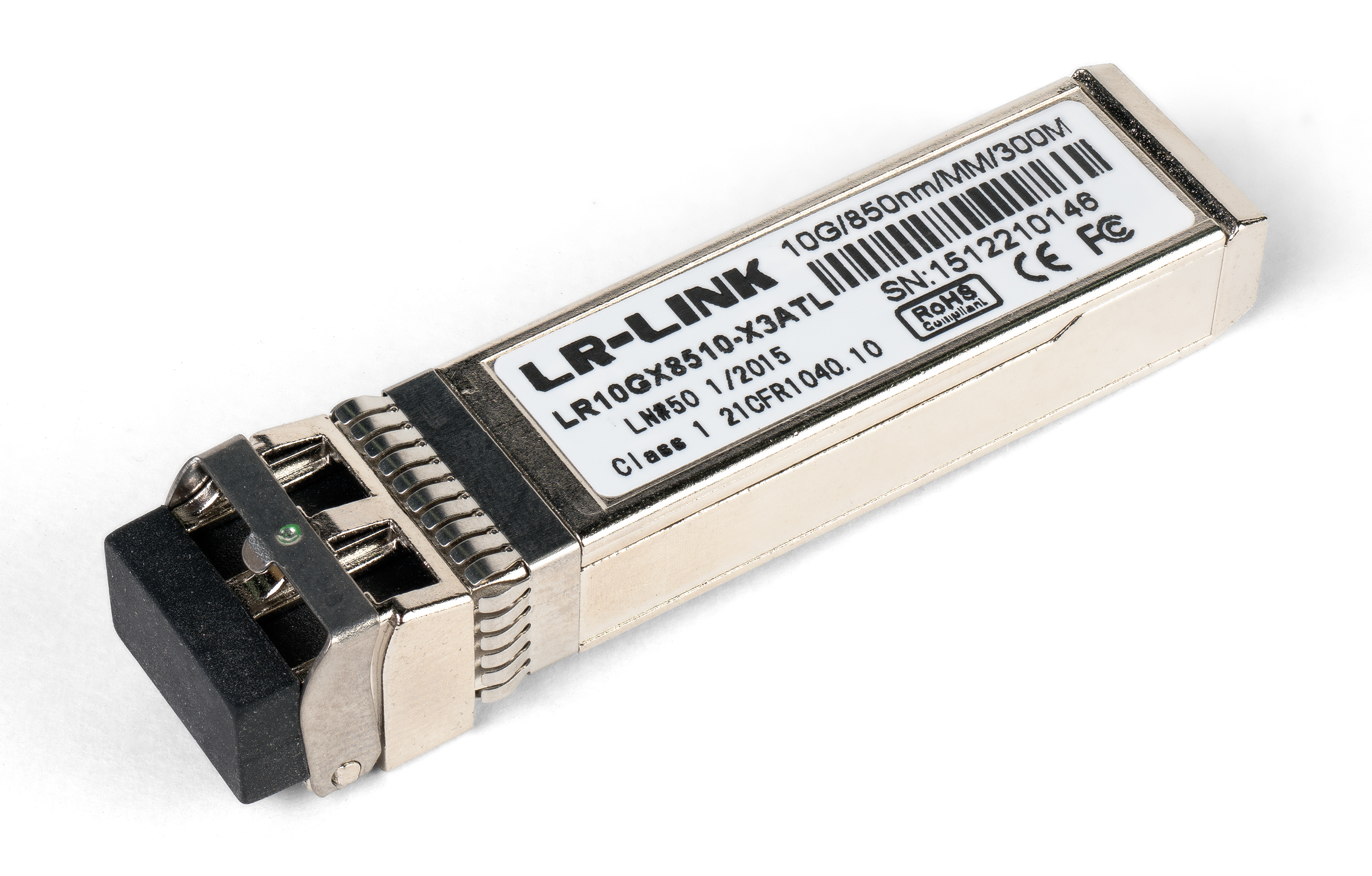

  • Multi-Mode (MM): Kabel serat kaca berinti besar (50/62.5 µm) untuk transmisi jarak pendek di dalam Data Center.
  • Macro-bending: Kebocoran cahaya laser akibat kabel serat optik mengalami tekukan fisik melebihi radius batas aman.

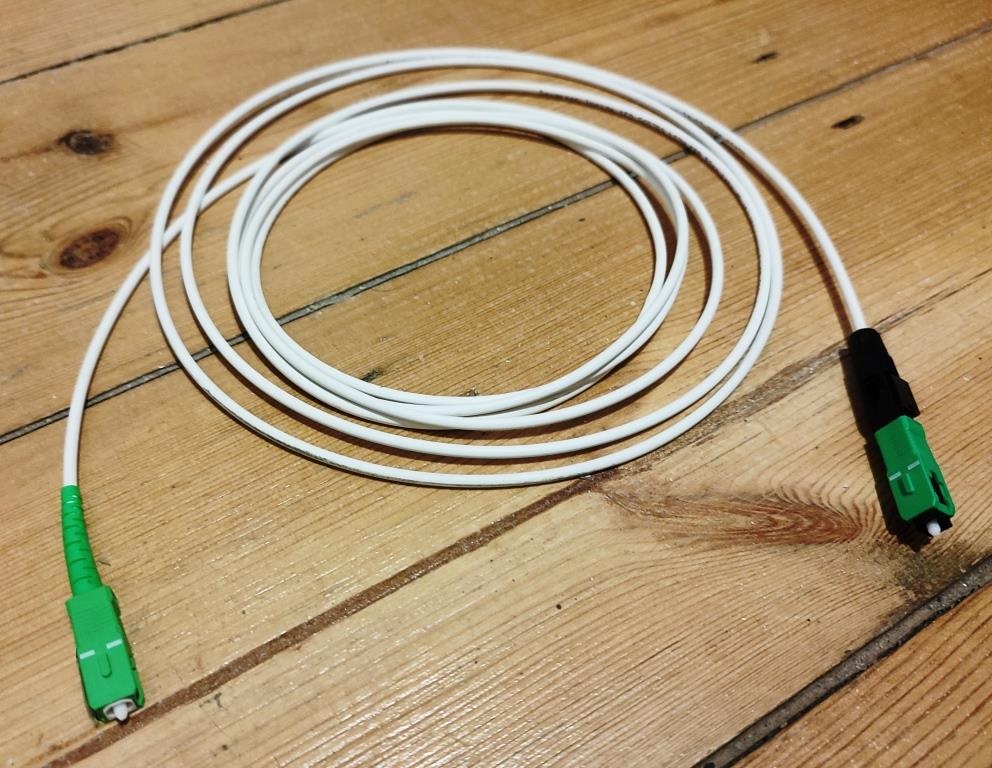

1. Struktur Anatomi Kabel Optik & Perbandingan Single-Mode vs Multi-Mode

Kabel serat optik terdiri dari 3 struktur fisik utama:

  1. Core (Inti Kaca): Jalur tengah tempat sinar laser memantul. Berdiameter 9 µm (Single-mode) atau 50 µm (Multi-mode).
  2. Cladding (Lapisan Pembias Kaca): Pembungkus core berdiameter 125 µm dengan indeks pembiasan lebih rendah agar terjadi pantulan sempurna (Total Internal Reflection).
  3. Primary Buffer Coating & Outer Jacket: Pelindung plastik pembungkus dari benturan mekanis dan kelembapan air.

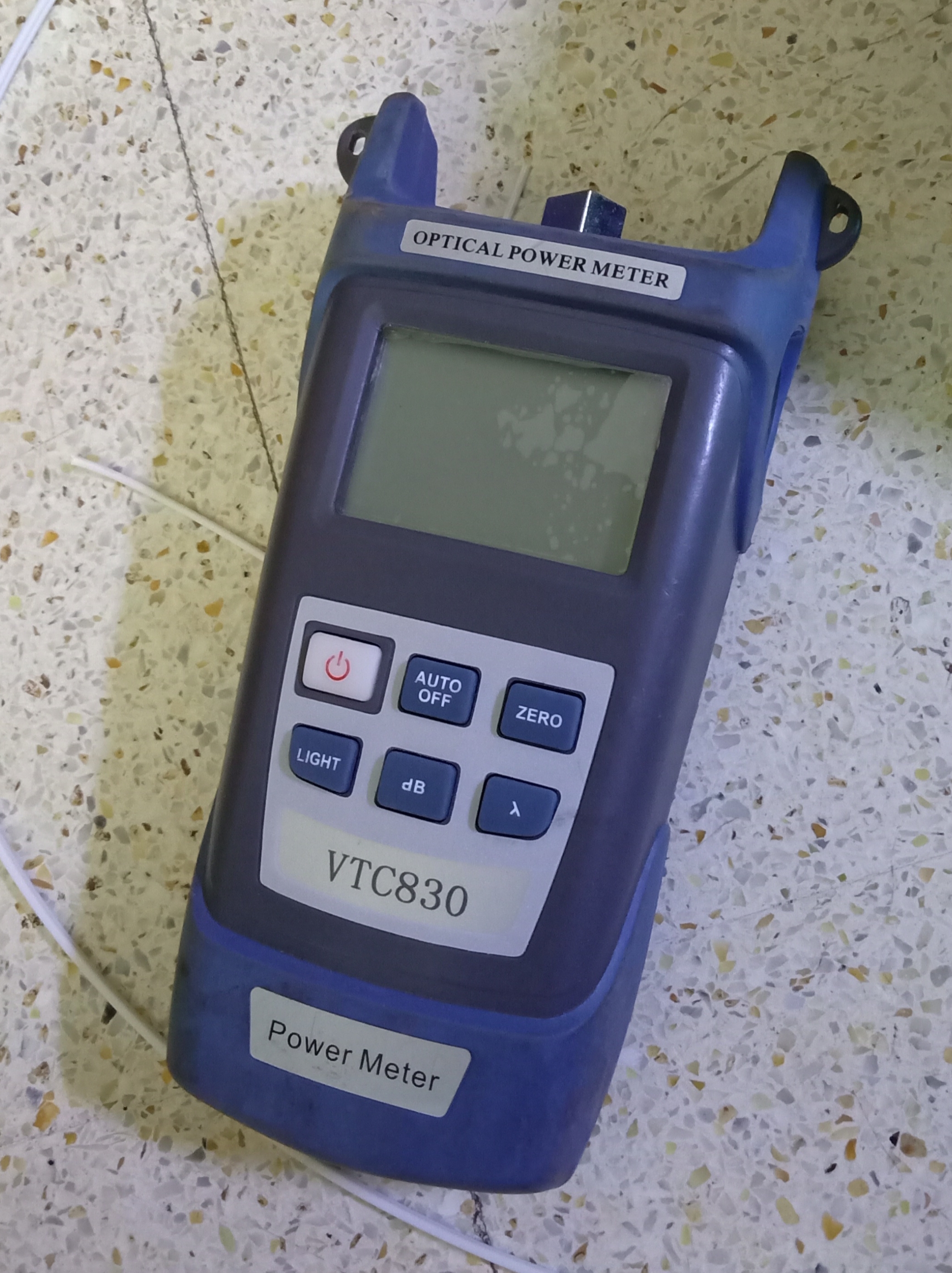

2. Standar Redaman Sinyal OPM (Optical Power Level)

Kekuatan sinyal optik diukur dalam satuan dBm. Berikut adalah tabel acuan kondisi sinyal di titik ONT pelanggan:

Rentang Daya (dBm)Kondisi RedamanStatus Operasional Jaringan
-8 dBm s/d -18 dBmSangat Bagus (Optimal)Koneksi 100% stabil, throughput penuh tanpa jitter.
-19 dBm s/d -24 dBmStandar Aman (Toleransi)Koneksi normal, namun perlu inspeksi berkala pada kebersihan konektor.
-25 dBm s/d -27 dBmKritis (Warning)Trafik mulai mengalami latency tinggi dan packet drop berulang.
< -28 dBmLOS (Loss of Signal)Modem ONT mengalami indikasi LOS merah, koneksi terputus total.

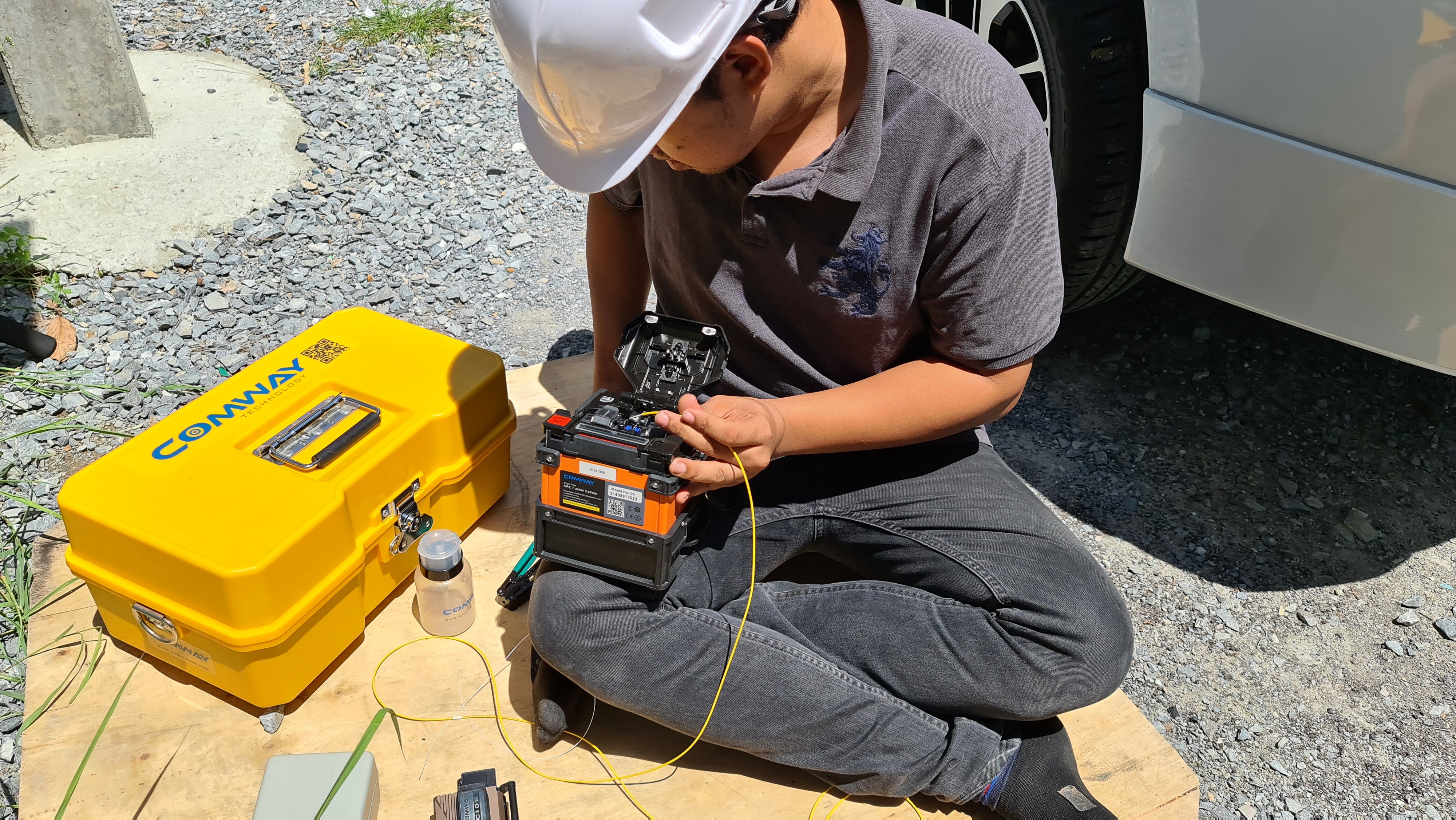

3. Teknik Fusion Splicing Presisi & Penyebab Loss Sambungan

Proses Fusion Splicing menyambung dua ujung core kaca 9 mikron menggunakan pijaran arus listrik (Arc Discharge). Tahapan operasional yang wajib dipatuhi:

  • Pengupasan outer jacket dan coating menggunakan Miller Stripper 3 lubang.
  • Pembersihan core menggunakan tisu bebas serat (*lint-free wipe*) yang dibasahi Alkohol Isopropil 99%.
  • Pemotongan tegak lurus 90 derajat menggunakan Precision Fiber Cleaver.
  • Memastikan nilai redaman hasil sambungan di layar Splicer bernilai ≤ 0.02 dB.

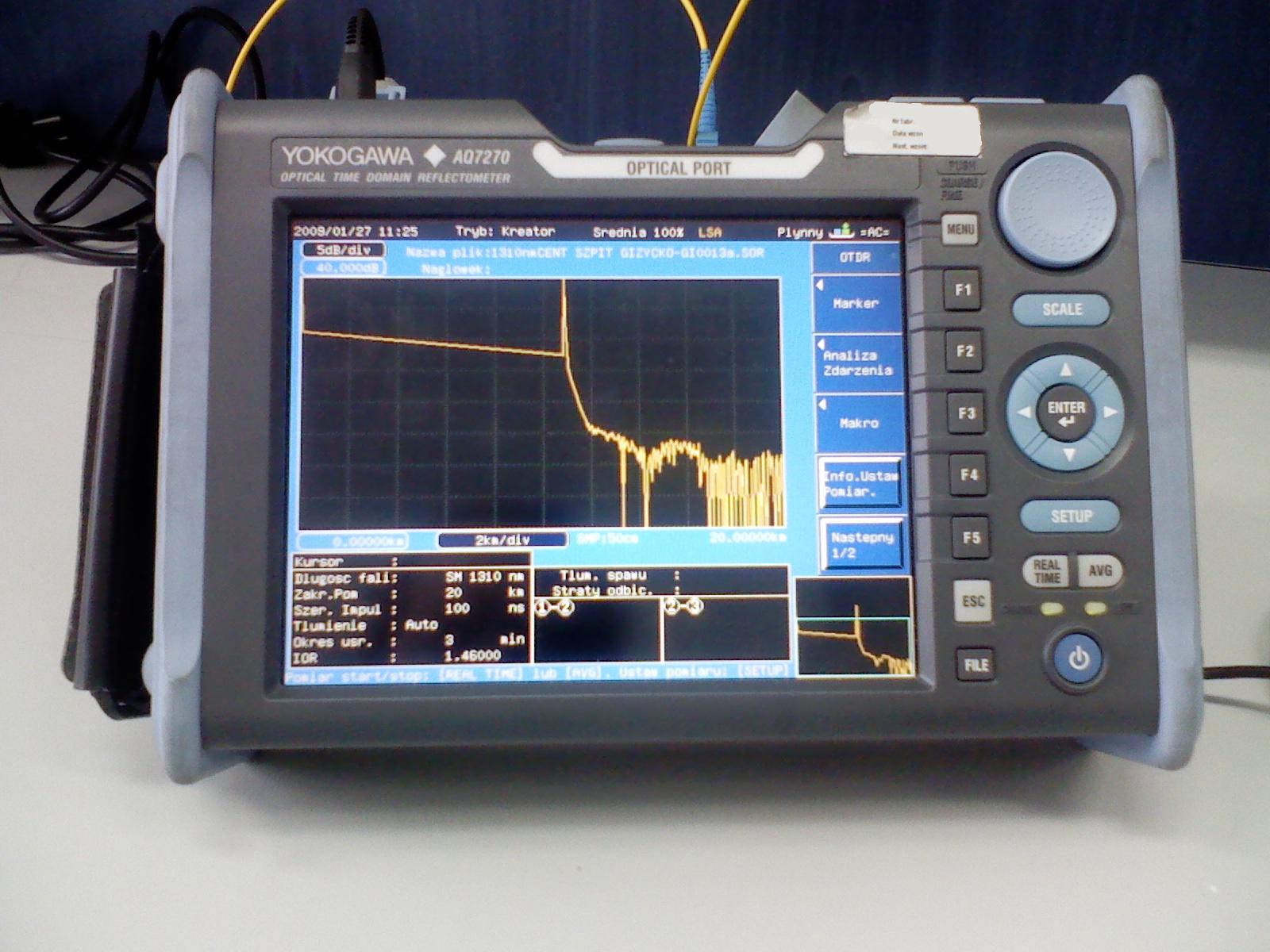

4. Cara Membaca Grafik OTDR & Menganalisis Event Refleksi

Grafik OTDR menampilkan jarak (Meter/KM) pada sumbu horizontal dan daya (dB) pada sumbu vertikal. Terdapat dua jenis *event* utama:

  • Reflective Event (Spike / Lonjakan Naik): Menandakan adanya sambungan konektor SC/UPC, patchcord, atau mekanis.
  • Non-Reflective Event (Drop / Tangga Turun): Menandakan titik sambungan Fusion Splicing atau titik tekukan tajam kabel.

5. Formula Kalkulasi Optical Link Power Loss Budget

Total Loss (dB) = (Panjang Kabel x Loss per KM) + (Jumlah Splicing x Loss Splicing) + (Jumlah Konektor x Loss Konektor)

Contoh perhitungan link optik 10 KM dengan 4 titik splicing dan 2 pasang konektor SC/APC:

  • Attenuation Kabel (1310nm) = 10 km x 0.35 dB/km = 3.5 dB
  • Attenuation Splicing = 4 x 0.1 dB = 0.4 dB
  • Attenuation Konektor = 2 x 0.5 dB = 1.0 dB
  • Total Estimasi Loss Budget = 3.5 + 0.4 + 1.0 = 4.9 dB

💻 Skrip Konfigurasi & Command CLI

# Perhitungan Loss Budget Sederhana (Link Optik 10 KM):
# Cable Loss (Single-mode 1310nm) = 10 km x 0.35 dB/km = 3.5 dB
# Splicing Loss (4 titik sambungan) = 4 x 0.1 dB = 0.4 dB
# Connector Loss (2 pasang SC/UPC) = 2 x 0.5 dB = 1.0 dB
# Total Estimated Link Loss = 3.5 + 0.4 + 1.0 = 4.9 dB
